金屬 3D 列印設計:減重、整合與拓撲優化

金屬 3D 列印設計:減重、整合與拓撲優化

把原本 CNC 加工的零件原封不動改成金屬列印,通常只會得到更貴的同一個形狀。金屬積層真正有價值的地方,是整合零件、沿負載路徑放材料,或把內部流道做進單一零件。這篇整理哪些設計值得重畫、哪些仍適合傳統加工,以及後加工該從一開始保留什麼。

先看三個重點
  • 先確認合金與負載、疲勞與溫度、關鍵加工面,再決定擺放與支撐、熱處理/HIP、CNC 加工餘量。
  • 文章中的尺寸與性能數值適合前期設計;正式圖面仍要對照實際材料牌號與供應商 DFM。
  • 首件或小批要確認熱處理後尺寸、CT 或 CMM、材料與批次紀錄,結果穩定後再放量。

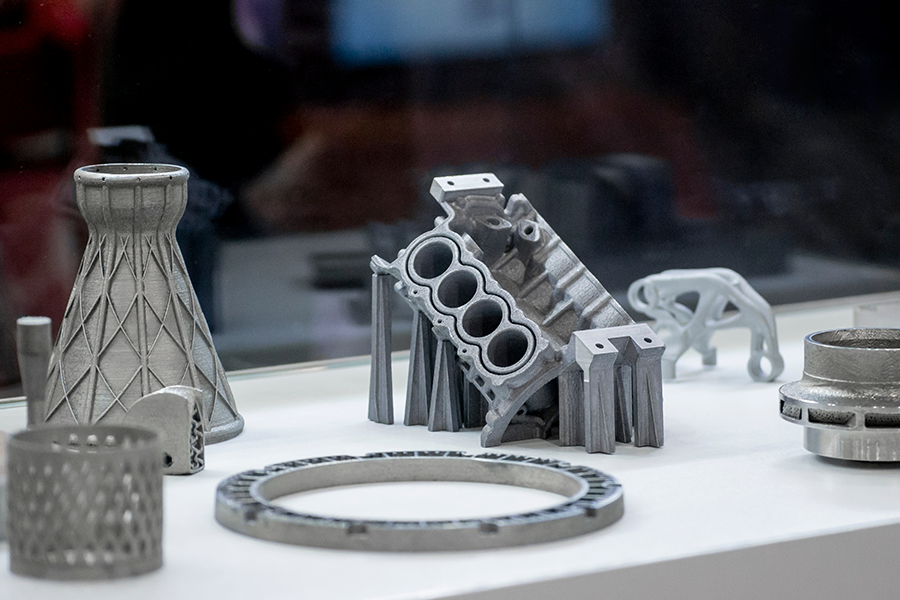

多件金屬 3D 列印零件與複雜流道樣品
金屬積層的價值通常來自整合、減重與內部功能。

先把需求與製程選對

為何要重新設計,而非僅僅「重列印」

把一個 CNC 形狀的零件直接拿到雷射粉床機上印,幾乎在成本、交期與品質三項都會輸。這種幾何假設了刀具進刀、脫模角與分模線——而印表機既不需要、也無法利用這些限制。重新設計思維問的是:如果銑削、鑄造與鍛造的限制一夜之間全部消失,這個零件實際上應該長什麼樣?

三個槓桿做了絕大多數的工作:移除不再承擔負載的材料(拓撲)、合併不再需要接頭的組件(整合),以及把功能埋進壁厚內部(流道、晶格、感測)。本文其餘部分會逐一拆解這三個槓桿,以及讓它們真正回本的設計動作。

減法 vs. 積層:哪些限制被移除、哪些被加上

限制集合並沒有變小,而是變得不同。只慶祝舊限制消失的設計者,會被新限制反咬(懸伸角、支撐接觸、殘餘應力、粉末排除)。

限制減法製程金屬積層
刀具進刀每個特徵都需要不需要
脫模角/分模線必要無
內部空腔困難或不可能原生支援
懸伸角不適用通常 ≥ 45° 才可免支撐
殘餘應力次要主導因素——必須在設計階段考慮
粉末排除不適用需 ≥ 4 mm 排粉孔
限制是「替換」而非「移除」。

金屬 3D 列印設計:先定義需求,再選製程

把需求、製程與驗收方法連在一起,能減少打樣後才發現規格衝突。

  1. 1需求

    合金與負載、疲勞與溫度、關鍵加工面

  2. 2材料與製程

    擺放與支撐、熱處理/HIP、CNC 加工餘量

  3. 3驗收

    熱處理後尺寸、CT 或 CMM、材料與批次紀錄

先確認合金與負載、疲勞與溫度、關鍵加工面,再決定擺放與支撐、熱處理/HIP、CNC 加工餘量,並用熱處理後尺寸、CT 或 CMM、材料與批次紀錄收斂結果。

金屬 3D 列印設計的關鍵設計規則

拓撲優化:何時數學真的會回本

拓撲優化不是造型工具。它是一個負載求解器,需要誠實的邊界條件、誠實的質量目標,與誠實的製造性過濾器。跳過其中任何一項,你會得到一個外觀有機、卻通不過驗證的零件。

步驟輸入設計者的工作
1. 設計空間CAD 包絡標註禁置區與承載體積
2. 負載案例FEA + 服役資料涵蓋疲勞,不只是降伏
3. 質量目標原重百分比設 30–60%——不要 90%
4. 製造過濾器最小桿件、懸伸對應實際印表機,而非通用預設
5. 重建求解器網格重建為參數化 CAD 以便公差化
6. 驗證FEA + 列印在重建模型上重跑 FEA,而非原始網格
真正能落地的拓撲流程。

回本是非線性的:前 30% 的減重通常是「免費」的,接下來的 20% 要付出設計工時,超過 60% 的減量則通常需要更換材料、或與系統團隊重新協商負載條件。

內部流道:把功能設計進壁厚

一旦接受「壁厚內部就是設計空間」,零件就不再是外殼,而成為一個系統。冷卻、潤滑、儀器配線、壓力平衡都可以在單一實體內部走線——前提是流道遵守最小直徑、排粉方向與 ≥ 45° 自支撐規則。

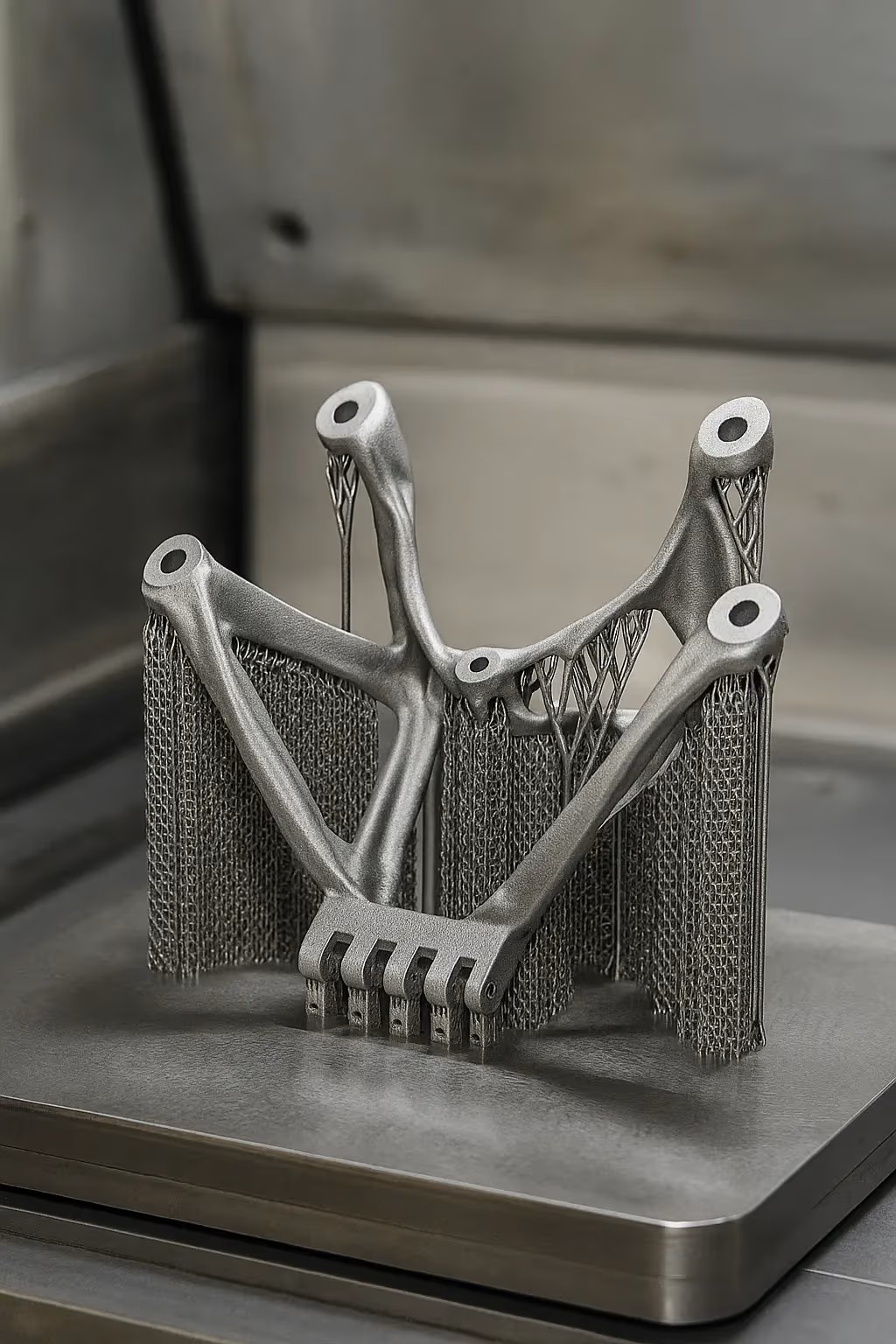

基板上的金屬 3D 列印拓撲支架
支撐、基板與後加工基準必須和拓撲結果一起設計。

從打樣、後處理到驗收

金屬 3D 列印設計送廠前四點確認

  1. 功能需求

    合金與負載

  2. 材料與製程

    擺放與支撐

  3. 設計重點

    熱處理/HIP

  4. 驗收方式

    熱處理後尺寸

四項都能在圖面或 RFQ 說清楚,再進入打樣。

送廠前檢查:建議做法與常見誤區

建議做法常見誤區
從負載路徑與流體路徑出發,而非沿用舊 CAD 模型把為銑削而設計的零件直接拿去列印——要嘛重新設計、要嘛繼續銑削
在打開拓撲求解器之前先設定 30–60% 的質量目標在沒有更換材料或重新協商負載的前提下追求 80% 以上的減重
在每個內部空腔加 ≥ 4 mm 排粉孔並依重力方向擺放把精密孔位或密封面直接落在列印原表面
在參數化重建後的幾何上重跑 FEA,而非原始優化網格在概念階段忽略列印方向——它是一項承重決策
  • 負載案例包含疲勞,而非僅靜態降伏。
  • 已記錄質量目標(30–60%)並由系統工程師簽核。
  • 已選定列印方向;可能時最長尺寸沿列印方向。
  • 所有懸伸 ≥ 45° 或已規劃可及的支撐。
  • 每個封閉空腔皆有 ≥ 4 mm 排粉孔,方向利於排除。

常見問題、延伸閱讀與參考來源

談「金屬 3D 列印設計」時,最先要確認什麼?

先確認合金與負載、疲勞與溫度、關鍵加工面。這些條件會直接影響擺放與支撐、熱處理/HIP、CNC 加工餘量,也比先指定單一材料或設備更容易取得可比較的報價。

可以直接照文章中的典型數值下單嗎?

不建議。文章數值適合前期設計,正式圖面仍要以實際材料牌號、設備能力、供應商 DFM 與首件結果為準。

打樣通過後,放量前還要做什麼?

把擺放與支撐、熱處理/HIP、CNC 加工餘量固定下來,再用同一套方法確認熱處理後尺寸、CT 或 CMM、材料與批次紀錄;不同批次都能重現,才適合放量。

下一步可查看 3D 列印服務、材料資料庫、線上報價,以及 DMLS 金屬 3D 列印:支撐、方向與加工餘量、MJF 3D 列印設計:材料、壁厚與量產指南。
