MJF 3D 列印設計：材料、壁厚與量產指南
MJF 很適合卡扣、外殼與中小批尼龍件，但它不是把任何 STL 丟進去都能量產。壁厚、孔洞、活動間隙、擺放與染色會一起影響尺寸和外觀。這篇整理 MJF 材料、DFM、後處理與批次驗證，讓功能件從第一批打樣就朝可重複生產的方向走。
- 先確認剛性或反覆撓曲、吸濕與化學環境、外觀與數量，再決定PA12／PA11／TPU、壁厚與清粉孔、染色或蒸氣平滑。
- 文章中的尺寸與性能數值適合前期設計；正式圖面仍要對照實際材料牌號與供應商 DFM。
- 首件或小批要確認關鍵尺寸、卡扣循環、表面與吸濕，結果穩定後再放量。
先把需求與製程選對
MJF 熔融試劑機制 vs 雷射燒結 SLS

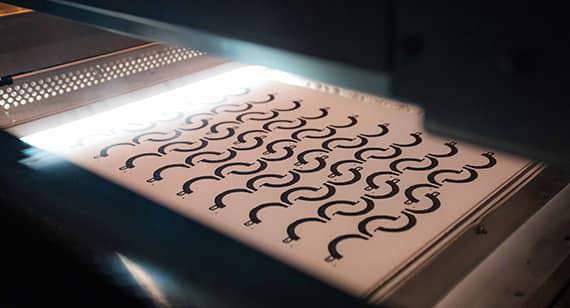

MJF 會在需要固化的地方噴出高碳黑含量的熔融試劑，再用紅外線燈一次掃過整層。試劑吸收紅外線，在毫秒內把周圍 PA12 熔融；邊緣的細節試劑則冷卻輪廓、讓邊界更銳利。
| 項目 | HP MJF PA12 | 典型 SLS PA12 | 為何重要 |
|---|---|---|---|
| 零件密度 | 1.01 g/cm³ | 0.90–0.95 g/cm³ | 強度更高、洩漏路徑更少 |
| 殘留孔隙率 | 約 6.8% | 約 7.9% | 微孔少、疲勞表現更好 |
| XY / Z 拉伸 | 48 / 48 MPa | 48 / 42 MPa | 近等向，幾乎不挑方向 |
| 未噴砂 Ra | 約 11 µm | 約 15 µm | 出粉時表皮更光滑 |
| 原始顏色 | 自然灰 | 米白 | 較能掩蓋外觀痕跡 |
2026 年 MJF 真正可採購的材料組合
製程只是一半決策——材料才是真正鎖定你在環境、電氣與防火表現的那一半。以下材料皆已在 HP Jet Fusion 5200 級設備認證，並已能穩定量產出貨。
MJF 3D 列印：先定義需求，再選製程
把需求、製程與驗收方法連在一起，能減少打樣後才發現規格衝突。
- 1需求
剛性或反覆撓曲、吸濕與化學環境、外觀與數量
- 2材料與製程
PA12／PA11／TPU、壁厚與清粉孔、染色或蒸氣平滑
- 3驗收
關鍵尺寸、卡扣循環、表面與吸濕
MJF 3D 列印的關鍵設計規則
後處理：這層灰皮可以變成什麼
MJF 原生表面呈深灰、帶些許粉感，因為表皮殘留熔融試劑。噴砂會去除這層粉感，是幾乎所有出貨件的基準表面。
| 表面 | 製程 | 外觀 | 最適用途 |
|---|---|---|---|
| 標準噴砂 | 玻璃珠 15–25 秒 | 霧面深灰 | 配合與功能預設 |
| 染黑 | 蒸汽 / 浸染 | 飽和純黑 | 消費品外殼 |
| 蒸汽拋光 | PostPro / AMT 化學 | 光滑、Ra < 2 µm | 密封面、醫療 |
| 石墨拋 | 手工石墨 | 槍灰金屬光 | 小批外觀蓋件 |
| 導電鍍 | 鎳銅噴塗 25 µm | 銀色、60 dB 屏蔽 | EMI / ESD 外殼 |
為何 MJF 在 50–2,000 件之間最具成本優勢
HP 5200 的有效建造區為 380 × 284 × 380 mm。由於未熔粉末本身即為支撐，排列密度通常可達體積的 10–12%——約為相同幾何下 SLS 的 3 倍。
從打樣、後處理到驗收
2026 年仍常見的設計失誤
| 失誤 | 後果 | 修正 |
|---|---|---|
| 整件均一 3 mm 壁厚 | 縮痕、12 小時冷卻 | 中空至 1.5 mm 加筋 |
| 忽略 PA12 吸濕 1.3% | 孔徑一週後縮 0.1 mm | 關鍵孔烘乾或塗覆 |
| 指定亮白表面 | MJF 無此選項 | 改染黑或蒸汽拋光 |
| 高瘦件直立排版 | Z 向翹曲、噴砂損傷 | 平放或傾斜 15° |
| 戶外 UV 用 PA12 FR | 阻燃劑 UV 降解 | 改 PA11 + UV 塗層 |
MJF 3D 列印送廠前四點確認
- 功能需求
剛性或反覆撓曲
- 材料與製程
PA12／PA11／TPU
- 設計重點
壁厚與清粉孔
- 驗收方式
關鍵尺寸
送廠前檢查：建議做法與常見誤區
| 建議做法 | 常見誤區 |
|---|---|
| 壁厚預設 1.0 mm | 照抄 SLA 的 0.6 mm |
| 每個封閉腔加 4 mm 排粉孔 | 封閉內部晶格不留出口 |
| 卡扣配向讓受力在 XY | 讓懸臂沿 Z 方向堆疊 |
| 報價把噴砂當基準 | 以為脫粉即可直接噴漆 |
| 斷伸 > 25% 時選 PA11 | 所有專案預設用 PA12 |
- 所有壁厚 ≥ 1.0 mm，可中空處都中空
- 每個封閉腔至少一個 4 mm 排粉孔
- 活動件餘隙 0.4 mm（PA11 設 0.5 mm）
- 關鍵孔徑預留 +0.2 mm 加工餘量
- 卡扣配向讓彈性變形落在 XY，不沿 Z
常見問題、延伸閱讀與參考來源
談「MJF 3D 列印」時，最先要確認什麼？
先確認剛性或反覆撓曲、吸濕與化學環境、外觀與數量。這些條件會直接影響PA12／PA11／TPU、壁厚與清粉孔、染色或蒸氣平滑，也比先指定單一材料或設備更容易取得可比較的報價。
可以直接照文章中的典型數值下單嗎？
不建議。文章數值適合前期設計，正式圖面仍要以實際材料牌號、設備能力、供應商 DFM 與首件結果為準。
打樣通過後，放量前還要做什麼？
把PA12／PA11／TPU、壁厚與清粉孔、染色或蒸氣平滑固定下來，再用同一套方法確認關鍵尺寸、卡扣循環、表面與吸濕；不同批次都能重現，才適合放量。
下一步可查看 3D 列印服務、材料資料庫、線上報價，以及 粉床熔融 PBF 設計指南：製程、清粉與 DFM、3D 列印鉸鏈設計：材料、方向與壽命測試。
