粉床熔融 PBF 設計指南：製程、清粉與 DFM
粉床熔融不是單一製程：SLS、MJF 與金屬雷射粉床的熱源、材料與後處理差異很大。它們共同的優勢是不需要傳統支撐就能做複雜幾何，共同的麻煩則是粉末要進得去、也要出得來。這篇從製程選擇、清粉可達性與後處理開始，整理 PBF 零件在 CAD 階段就該決定的事情。
- 先確認聚合物或金屬、零件尺寸與數量、內部幾何，再決定SLS／MJF／LPBF、熱歷程與擺放、進粉及出粉路徑。
- 文章中的尺寸與性能數值適合前期設計；正式圖面仍要對照實際材料牌號與供應商 DFM。
- 首件或小批要確認清粉確認、熱處理後尺寸、內部檢驗，結果穩定後再放量。
先把需求與製程選對
一次看懂 PBF 家族

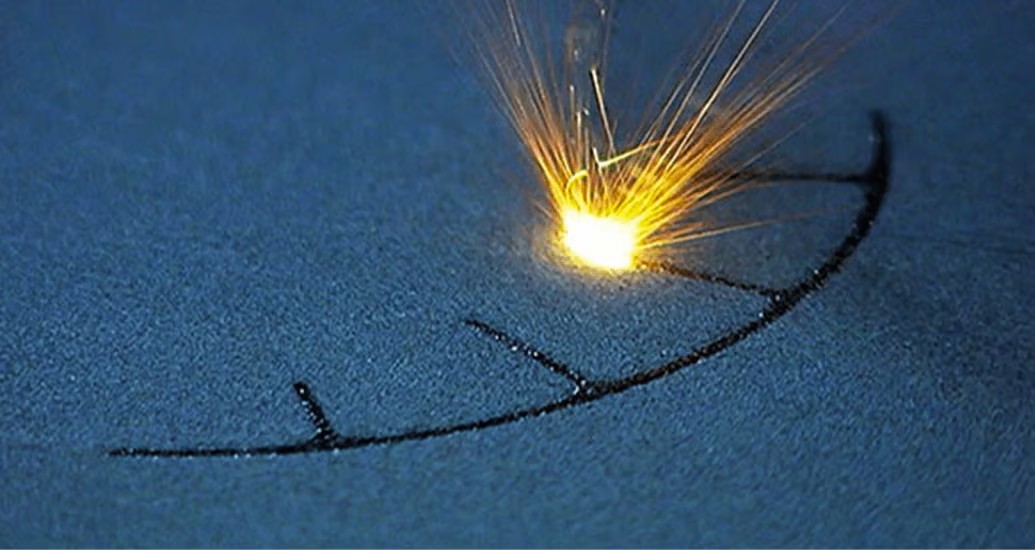

PBF 涵蓋所有在加熱粉床中熔融粉末的製程。在聚合物端包括 SLS（雷射）、MJF（紅外線加上熔劑）與 SBJ 類變體；在金屬端則涵蓋 DMLS 與 SLM（光纖雷射）、EBM（電子束），以及日漸普及的銅材綠光雷射系統。每一種的熔融機制、實用建置體積與設計妥協都不同。
變體會決定幾乎其他所有事：層面如何被描繪、殘留應力如何累積、是否需要支撐、粉末如何被回收，以及零件會收縮或變形多少。針對該幾何選錯變體，至今仍是 PBF 零件首次建置就無法達標最常見的根本原因。
| 變體 | 能量 | 典型材料 | 是否需支撐 | 主要用途 |
|---|---|---|---|---|
| SLS | CO2 或光纖雷射 | PA12、PA11、PA-GF、TPU | 不需要（粉末即支撐） | 功能性聚合物件 |
| MJF | 紅外線加熔劑 | PA12、PA11、PP、TPU | 不需要 | 量產聚合物件 |
| DMLS/SLM | 光纖雷射 | 17-4PH、Ti6Al4V、AlSi10Mg、Inconel | 需要（錨點與熱支撐） | 高緻密金屬件 |
| EBM | 電子束 | Ti6Al4V、CoCr | 部分（燒結餅） | 醫療、航太鈦金屬 |
| 綠光 LPBF | 綠光光纖雷射 | 純 Cu、CuCrZr | 需要 | 熱交換器、感應線圈 |
建置體積與層厚
建置體積決定堆疊經濟性，層厚決定表面品質與 Z 軸解析度。一開始就把這兩個數字搞對，就能避開常見情境：零件按名目壁厚設計，真正送到服務商在實際層厚下切片時才發現特徵被吞掉。
粉床熔融 PBF：先定義需求，再選製程
把需求、製程與驗收方法連在一起，能減少打樣後才發現規格衝突。
- 1需求
聚合物或金屬、零件尺寸與數量、內部幾何
- 2材料與製程
SLS／MJF／LPBF、熱歷程與擺放、進粉及出粉路徑
- 3驗收
清粉確認、熱處理後尺寸、內部檢驗
粉床熔融 PBF的關鍵設計規則
可以直接套進 CAD 的 DFM 數字
下表不是廠商行銷數字，而是多數量產工廠不需另外審查就會接的範圍。停在這些邊界內能讓首件建置可用；刻意跨越也可以，但應該是經過 DFM 討論的明確選擇，不是 CAD 預設值留下的意外。
| 特徵 | SLS/MJF (PA12) | DMLS (金屬) | 說明 |
|---|---|---|---|
| 最小壁厚 | 0.8 mm | 0.4 mm | 更薄會翹曲 |
| 裝配最小間隙 | 0.4 mm（每側） | 0.2 mm（每側） | 為熔合後狀態 |
| 最小孔徑 | 0.5 mm | 0.3 mm | 需考慮深徑比 |
| 自支撐懸垂角 | 不適用 | 距建置板 45° | 低於此需支撐 |
| 清粉孔 | Ø4 mm | Ø3 mm | 每個封閉體積一個 |
| 最大無支撐橋 | 不適用 | 2 mm | 超過會下垂或捲起 |
為什麼 PBF 能做出其他製程做不出的幾何

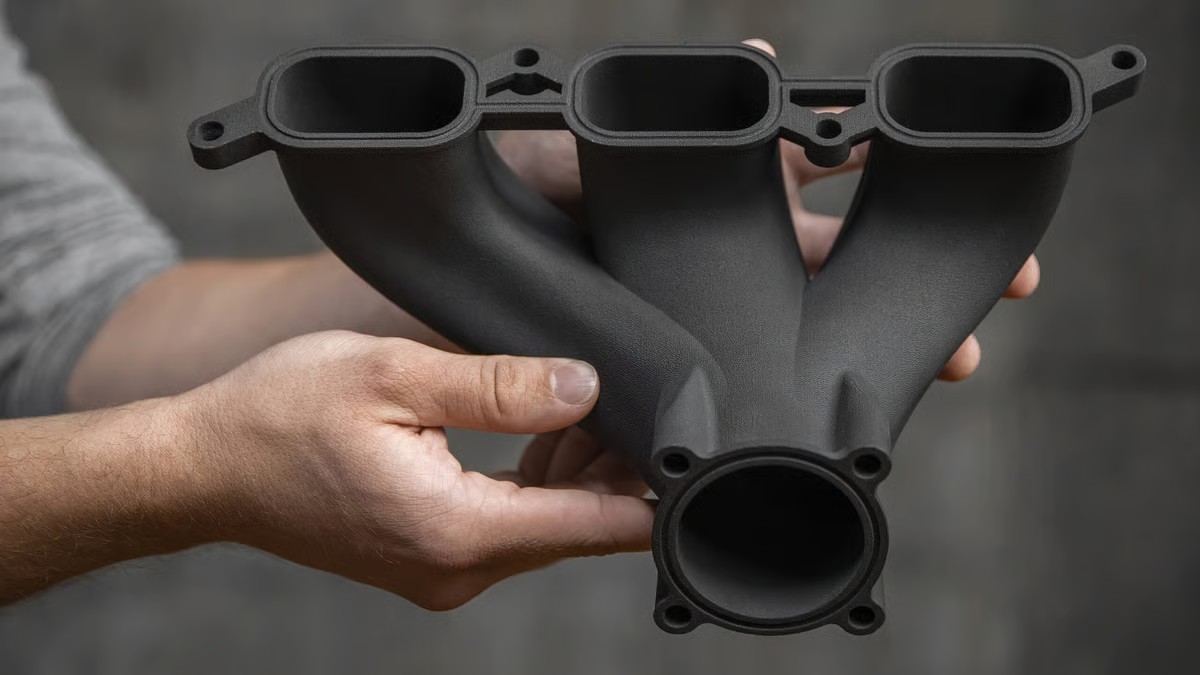

聚合物 PBF 之所以無需支撐，是因為建置過程中周圍的粉餅會撐住零件。這一件事就說明了為什麼 MJF 與 SLS 主宰低量最終使用的尼龍件：零件出來沒有支撐痕，設計師也能在單次建置堆疊 300 件以上，不會被支撐森林卡住。
金屬 PBF 則不是無支撐。高緻密熔池會收縮、拉扯建置板，因此約 45 度以下仍需錨點與導熱支撐。金屬 PBF 真正的價值在於零件整合——一個原本要 250 件加工與焊接組成的火箭注射器，現在可以作為單件 LPBF 列印交貨。
| 幾何 | 傳統製造成本 | PBF 成本 | 常見比例 |
|---|---|---|---|
| 隨形冷卻鑲件 | 高（EDM 加焊接） | 中（DMLS） | PBF 約 0.6 倍 |
| 拓樸最佳化托架 | 非常高（五軸加焊接） | 中（DMLS） | PBF 約 0.4 倍 |
| Gyroid 熱交換器 | 不可行 | 中（LPBF） | 僅 PBF 可做 |
| 套疊量產卡扣 | 高（需模具） | 低（MJF） | 量 <2k 時 PBF 約 0.3 倍 |
從打樣、後處理到驗收
後處理本身就是設計的一部分
PBF 零件很少從建置腔出來就是成品。聚合物件通常要經過清粉、噴砂、選配染色或蒸氣平滑，以及尺寸確認；金屬件則還要加上在板上應力消除、線切割切離、支撐移除、對疲勞關鍵件的 HIP、熱處理、配合面 CNC，以及 CMM 或 CT 檢驗。
| 步驟 | 聚合物 PBF | 金屬 PBF | 常見時間 |
|---|---|---|---|
| 冷卻 | 8–24 小時 | 4–12 小時 | 被動 |
| 清粉 | 手刷加吹氣 | 吸除加毛刷 | 0.5–2 小時/件 |
| 應力消除 | 不適用 | 在板 600–900°C | 4–8 小時 |
| 支撐移除 | 不適用 | 人工加線切割 | 1–6 小時/件 |
| 表面處理 | 噴砂、染色 | 噴砂、滾磨、拋光 | 1–4 小時/件 |
| 檢驗 | 卡尺、3D 掃描 | CMM、CT、螢光滲透 | 依件而定 |
粉床熔融 PBF送廠前四點確認
- 功能需求
聚合物或金屬
- 材料與製程
SLS／MJF／LPBF
- 設計重點
熱歷程與擺放
- 驗收方式
清粉確認
送廠前檢查：建議做法與常見誤區
| 常見誤區 | 可能後果 | 改善方式 |
|---|---|---|
| 變體選擇 | 在 CAD 定案前先指定 SLS/MJF/DMLS/LPBF | 為籠統的「PBF」設計 |
| 壁厚 | 聚合物 ≥0.8 mm、金屬 ≥0.4 mm | 逼近機台理論極限 |
| 封閉體積 | 每個空腔加 Ø3–4 mm 清粉孔 | 假設粉末會自己繞過轉角 |
| 懸垂（金屬） | 自支撐角保持在 45° 以上 | 期待下表面有良好表面品質 |
| 擺放 | 主應力方向對齊 XY 平面 | 擺放交給服務商預設 |
| 表面標註 | 明確標示 Ra 範圍 | 假設 as-built Ra 就滿足功能 |
- 圖面上已指定 PBF 變體（SLS / MJF / DMLS / LPBF / EBM）。
- 主應力軸位於 XY 建置平面，而非沿 Z 向。
- 所有封閉體積至少一個 Ø3–4 mm 清粉孔。
- 低於 45° 的金屬懸垂已於 列印批次-prep 圖顯示支撐。
- 壁厚達到聚合物 0.8 mm / 金屬 0.4 mm 以上。
常見問題、延伸閱讀與參考來源
談「粉床熔融 PBF」時，最先要確認什麼？
先確認聚合物或金屬、零件尺寸與數量、內部幾何。這些條件會直接影響SLS／MJF／LPBF、熱歷程與擺放、進粉及出粉路徑，也比先指定單一材料或設備更容易取得可比較的報價。
可以直接照文章中的典型數值下單嗎？
不建議。文章數值適合前期設計，正式圖面仍要以實際材料牌號、設備能力、供應商 DFM 與首件結果為準。
打樣通過後，放量前還要做什麼？
把SLS／MJF／LPBF、熱歷程與擺放、進粉及出粉路徑固定下來，再用同一套方法確認清粉確認、熱處理後尺寸、內部檢驗；不同批次都能重現，才適合放量。
