DMLS 金屬 3D 列印:支撐、方向與加工餘量

DMLS 金屬 3D 列印:支撐、方向與加工餘量

DMLS 模型在幾何上可列印,不代表建置能穩定完成。殘餘應力、鋪粉方向、支撐剛性與加工基準,都會在製程中互相影響。這篇從合金特徵、支撐、擺放、加工餘量與粉末處理,整理金屬零件上機前應完成的 DfAM 審查。

先看三個重點
  • 先確認合金與負載、疲勞與溫度、關鍵加工面,再決定擺放與支撐、熱處理/HIP、CNC 加工餘量。
  • 文章中的尺寸與性能數值適合前期設計;正式圖面仍要對照實際材料牌號與供應商 DFM。
  • 首件或小批要確認熱處理後尺寸、CT 或 CMM、材料與批次紀錄,結果穩定後再放量。

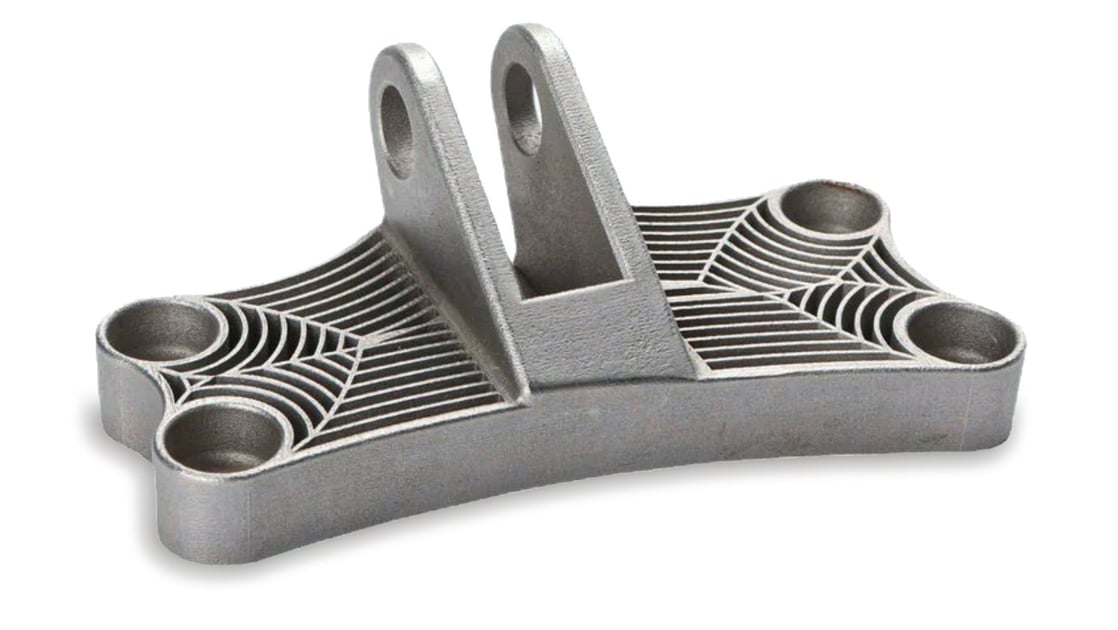

具有晶格肋條的金屬 3D 列印支架
薄壁、晶格與支撐接點都要考慮熱應力。

先把需求與製程選對

為何 DMLS 設計不同

DMLS 在惰性氣氛中以聚焦雷射逐層熔融金屬粉末。每一層以每秒數百度的速率冷卻,零件成長過程中殘留應力被鎖進結構。為 DMLS 設計意味著把構建視為一個熱-力事件,而不只是幾何投影。

本指南聚焦於粉床金屬特有的 DfAM 動作:依合金而異的最小特徵、支撐設計、基板附著、鋪粉刀淨空與排版。零件整合的思維轉變請見 redefining-metal-part-design 文章;熱處理、HIP 與表面後處理請見 post-processing 指南。

依合金而異的最小特徵

DMLS 製程中每種合金都有自己的雷射吸收率、熔池動力學與收縮行為。一個在 AlSi10Mg 上能順利列印的 0.4mm 壁,到 Inconel 718 會翹曲,到銅會裂開。下表列出量產視窗的實務基線;原型可以更激進,但要預期更多支撐與擺位代價。

合金最小壁厚 (mm)最小孔徑 (mm)自支撐角度無支撐最大懸垂
AlSi10Mg0.40.545 度1.0mm
Ti6Al4V0.40.640 度0.8mm
Inconel 7180.50.745 度0.6mm
17-4PH 不鏽鋼0.50.645 度1.0mm
CoCr0.50.740 度0.6mm
純銅0.81.050 度0.4mm
量產視窗的基線,不是理論極限。

DMLS 金屬 3D 列印:先定義需求,再選製程

把需求、製程與驗收方法連在一起,能減少打樣後才發現規格衝突。

  1. 1需求

    合金與負載、疲勞與溫度、關鍵加工面

  2. 2材料與製程

    擺放與支撐、熱處理/HIP、CNC 加工餘量

  3. 3驗收

    熱處理後尺寸、CT 或 CMM、材料與批次紀錄

先確認合金與負載、疲勞與溫度、關鍵加工面,再決定擺放與支撐、熱處理/HIP、CNC 加工餘量,並用熱處理後尺寸、CT 或 CMM、材料與批次紀錄收斂結果。

DMLS 金屬 3D 列印的關鍵設計規則

擺位:鋪粉刀、應力、朝下面

擺位決定哪些面成為朝下面(粗糙)、哪些面要承受沿構建方向的負載(Z 方向最弱)、以及鋪粉刀遇到的是長直邊還是緩曲線。錯誤擺位會讓支撐體積加倍、後加工工時三倍。

考量經驗法則違反後果
鋪粉刀碰撞長邊與鋪粉軸偏 5-15 度邊緣翹曲、刮刀撞擊、構建中止
應力軸主負載與 Z 方向夾 0-30 度層線疲勞裂紋
朝下面極限關鍵面保持在 45 度以上渣化、Ra > 20um、支撐疤痕
熱質量厚截面在 Z 向錯開翹曲、基板脫離
粉末排出所有內流道斜度 >5 度殘留燒結粉末

依特徵規劃的加工餘量

DMLS 直接列印 Ra 6-12um;軸承配合面、密封面、螺紋孔需要加工。在 CAD 中以偏移體加上餘量,讓列印形狀、HIP 後形狀、加工後形狀在 PLM 中是三個獨立檔案。

特徵單側餘量 (mm)原因
軸承孔 H70.5HIP 收縮後再修圓
密封面0.3Ra 0.8 目標
螺紋孔實心鑽攻避免列印螺紋疲勞
基準面0.4HIP 前先建立
配合法蘭0.5平面度 < 0.05mm
僅外觀0.2 或 0珠擊可接受

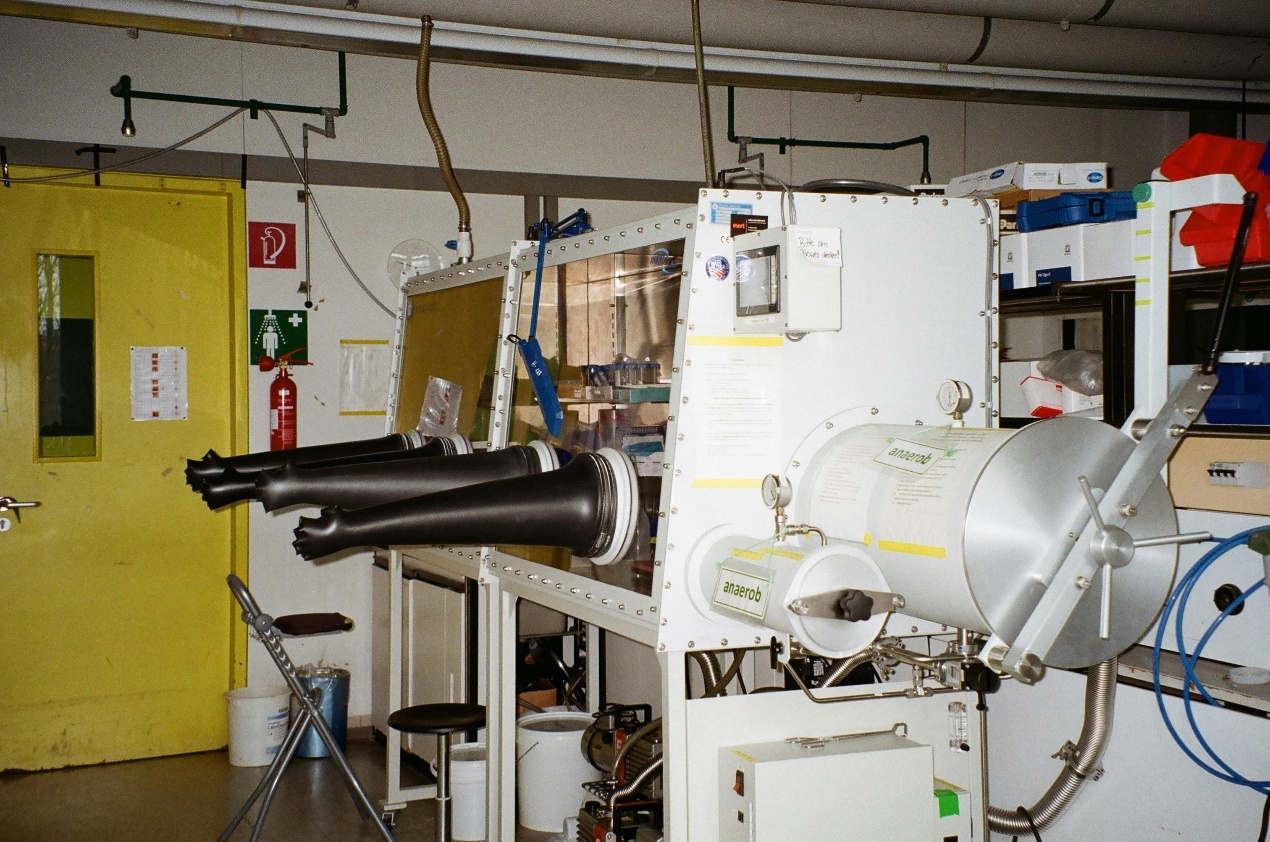

工業金屬積層設備與封閉建置艙
反應性金屬粉末需要受控氣氛、追溯與安全操作。

從打樣、後處理到驗收

DMLS 金屬 3D 列印送廠前四點確認

  1. 功能需求

    合金與負載

  2. 材料與製程

    擺放與支撐

  3. 設計重點

    熱處理/HIP

  4. 驗收方式

    熱處理後尺寸

四項都能在圖面或 RFQ 說清楚,再進入打樣。

送廠前檢查:建議做法與常見誤區

建議做法常見誤區
定稿前鎖定合金把合金當作後期可換
長邊與鋪粉軸偏角平頂與刮刀平行
每腔體至少兩孔只開一個排粉孔
規劃支撐移除路徑在工具碰不到的位置放晶格
軸承與密封面留餘量信任直接列印的 Ra
厚截面在 Z 向錯開熱質量集中在同一切片
  • 合金鎖定,並在每個壁、孔、懸垂上標註
  • 所有懸垂都比合金自支撐角度多 5 度以上
  • 長邊與鋪粉軸偏 5-15 度
  • 每個內部腔體至少兩個開口,均已標註
  • 依區域選擇支撐類型,並驗證移除路徑

常見問題、延伸閱讀與參考來源

談「DMLS 金屬 3D 列印」時,最先要確認什麼?

先確認合金與負載、疲勞與溫度、關鍵加工面。這些條件會直接影響擺放與支撐、熱處理/HIP、CNC 加工餘量,也比先指定單一材料或設備更容易取得可比較的報價。

可以直接照文章中的典型數值下單嗎?

不建議。文章數值適合前期設計,正式圖面仍要以實際材料牌號、設備能力、供應商 DFM 與首件結果為準。

打樣通過後,放量前還要做什麼?

把擺放與支撐、熱處理/HIP、CNC 加工餘量固定下來,再用同一套方法確認熱處理後尺寸、CT 或 CMM、材料與批次紀錄;不同批次都能重現,才適合放量。
