鈑金彎曲半徑怎麼抓？材料、K 因子與孔距
鈑金展開尺寸對了，折完角度卻不對，常見原因不是折床不準，而是內彎半徑、K 因子、材料方向或 V 模沒有對齊。孔洞離彎線太近也可能在成型後拉成橢圓。這篇從材料厚度開始，整理彎曲半徑、彎曲餘量、孔距與回彈補償。
先看三個重點
- 先確認材料與板厚、折彎角度、孔到彎線距離，再決定內彎半徑、K 因子、V 模與材料方向。
- 文章中的尺寸與性能數值適合前期設計；正式圖面仍要對照實際材料牌號與供應商 DFM。
- 首件或小批要確認展開尺寸、首件角度、回彈補償，結果穩定後再放量。
先把需求與製程選對
如何閱讀這些規則

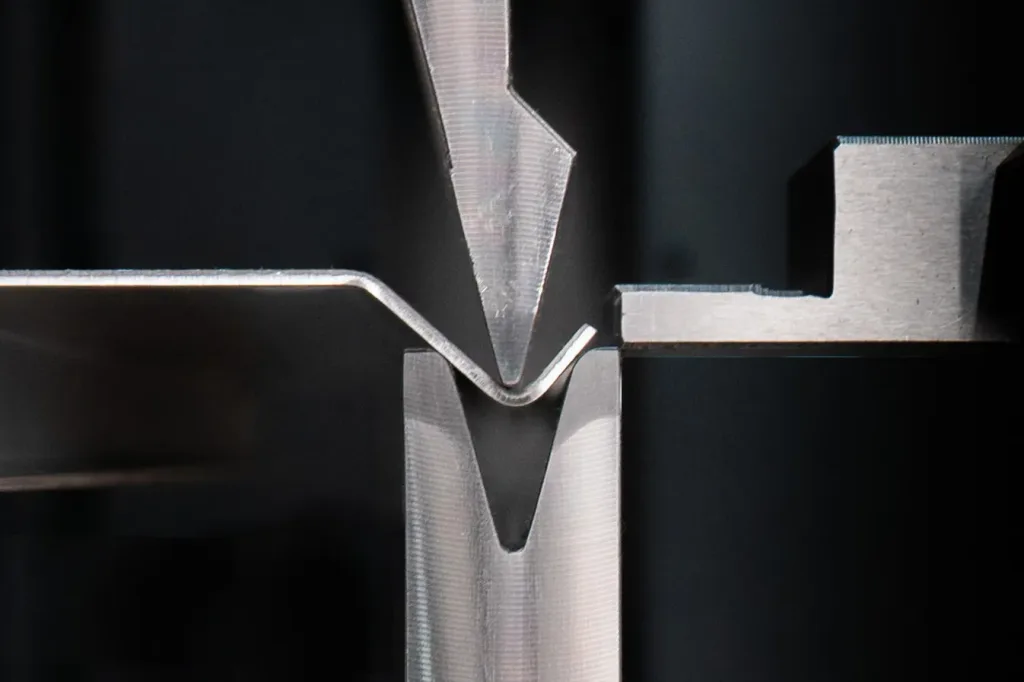

下列數據假設冷軋板材、室溫、以 88 度標準 V 型下模空氣折彎。壓底（coining/bottoming）可降低回彈但所需噸位是空折的 5–10 倍。

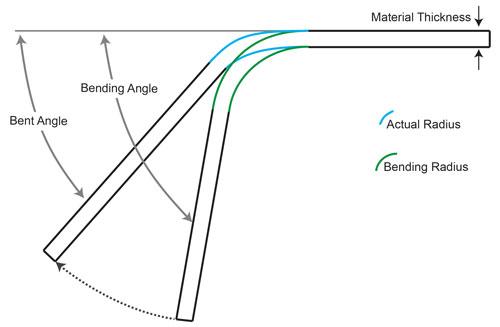

把厚度 t 當作主變數：最小 IR、孔到彎距、彎到邊距、槽孔距離都以 t 縮放。若不確定，請以幾何允許的最大 IR 試做，成功後再逐步收緊。
依材料與厚度的最小內彎半徑
| 材料 | 0.5 mm | 1.0 mm | 1.5 mm | 2.0 mm |
|---|---|---|---|---|
| 碳鋼 1010（CRS） | 0.5 mm (1.0 t) | 1.0 mm (1.0 t) | 1.5 mm (1.0 t) | 2.0 mm (1.0 t) |
| 304 不鏽鋼 | 0.8 mm (1.6 t) | 1.6 mm (1.6 t) | 2.4 mm (1.6 t) | 3.2 mm (1.6 t) |
| 5052-H32 鋁合金 | 0.5 mm (1.0 t) | 1.0 mm (1.0 t) | 1.5 mm (1.0 t) | 2.0 mm (1.0 t) |
| 6061-T6 鋁合金 | 1.5 mm (3.0 t) | 3.0 mm (3.0 t) | 4.5 mm (3.0 t) | 6.0 mm (3.0 t) |
鈑金彎曲半徑：先定義需求，再選製程
把需求、製程與驗收方法連在一起，能減少打樣後才發現規格衝突。
- 1需求
材料與板厚、折彎角度、孔到彎線距離
- 2材料與製程
內彎半徑、K 因子、V 模與材料方向
- 3驗收
展開尺寸、首件角度、回彈補償
鈑金彎曲半徑的關鍵設計規則
孔、槽與邊緣距離
成型會在彎曲線約 4 t 範圍內牽引材料，孔會被拉成橢圓、凸耳會撕裂、壓鉚件位置跑偏。
| 特徵 | 距彎曲線最小距離 | 距邊緣最小距離 | 備註 |
|---|---|---|---|
| 圓孔 | 2.5 t + IR | 2.0 t | 邊到邊量測 |
| 長槽（平行） | 4.0 t + IR | 2.5 t | 長軸沿彎曲線 |
| 長槽（垂直） | 3.0 t + IR | 2.5 t | 橫向變形較小 |
| PEM 螺柱／螺帽 | 3.0 t + IR | 2.0 D | D 為壓鉚件直徑 |
若幾何不得已違反，請加釋放槽（寬 1.5 t × 深 1.5 t），可避免撕裂；近彎孔可先放大、成型後再二次衝孔，或改用成型後攻牙的壓鉚件。
從打樣、後處理到驗收
鈑金彎曲半徑送廠前四點確認
- 功能需求
材料與板厚
- 材料與製程
內彎半徑
- 設計重點
K 因子
- 驗收方式
展開尺寸
送廠前檢查：建議做法與常見誤區
| 建議做法 | 常見誤區 |
|---|---|
| 以 IR = t 起步 | 在量產圖上指定零半徑或尖角 |
| 翼端加 1.5 t × 1.5 t 釋放槽 | 孔距彎曲線 < 2.5 t 仍未加釋放槽 |
| 不鏽鋼橫向於軋延方向折彎 | 6061-T6 內彎半徑 < 3 t |
| 以翼長度而非彎角公差控制 | 彎角公差累積收得比 ±0.5 度更嚴 |
- 在採購單上確認材質、回火態、厚度與軋延方向。
- 依上表逐一核對所有彎曲的最小內彎半徑。
- 至少對一道折以 BA = (π/180) × 角度 × (IR + K × t) 反算並與 CAD 展平比對。
- 依 2.5–4 t 加 IR 規則檢查孔、槽、PEM 件距離。
- 在製程單註明 V 模寬度（V = 6–10 t）。
常見問題、延伸閱讀與參考來源
談「鈑金彎曲半徑」時，最先要確認什麼？
先確認材料與板厚、折彎角度、孔到彎線距離。這些條件會直接影響內彎半徑、K 因子、V 模與材料方向，也比先指定單一材料或設備更容易取得可比較的報價。
可以直接照文章中的典型數值下單嗎？
不建議。文章數值適合前期設計，正式圖面仍要以實際材料牌號、設備能力、供應商 DFM 與首件結果為準。
打樣通過後，放量前還要做什麼？
把內彎半徑、K 因子、V 模與材料方向固定下來，再用同一套方法確認展開尺寸、首件角度、回彈補償；不同批次都能重現，才適合放量。
