尼龍 3D 列印設計：PA11、PA12、SLS 與 MJF

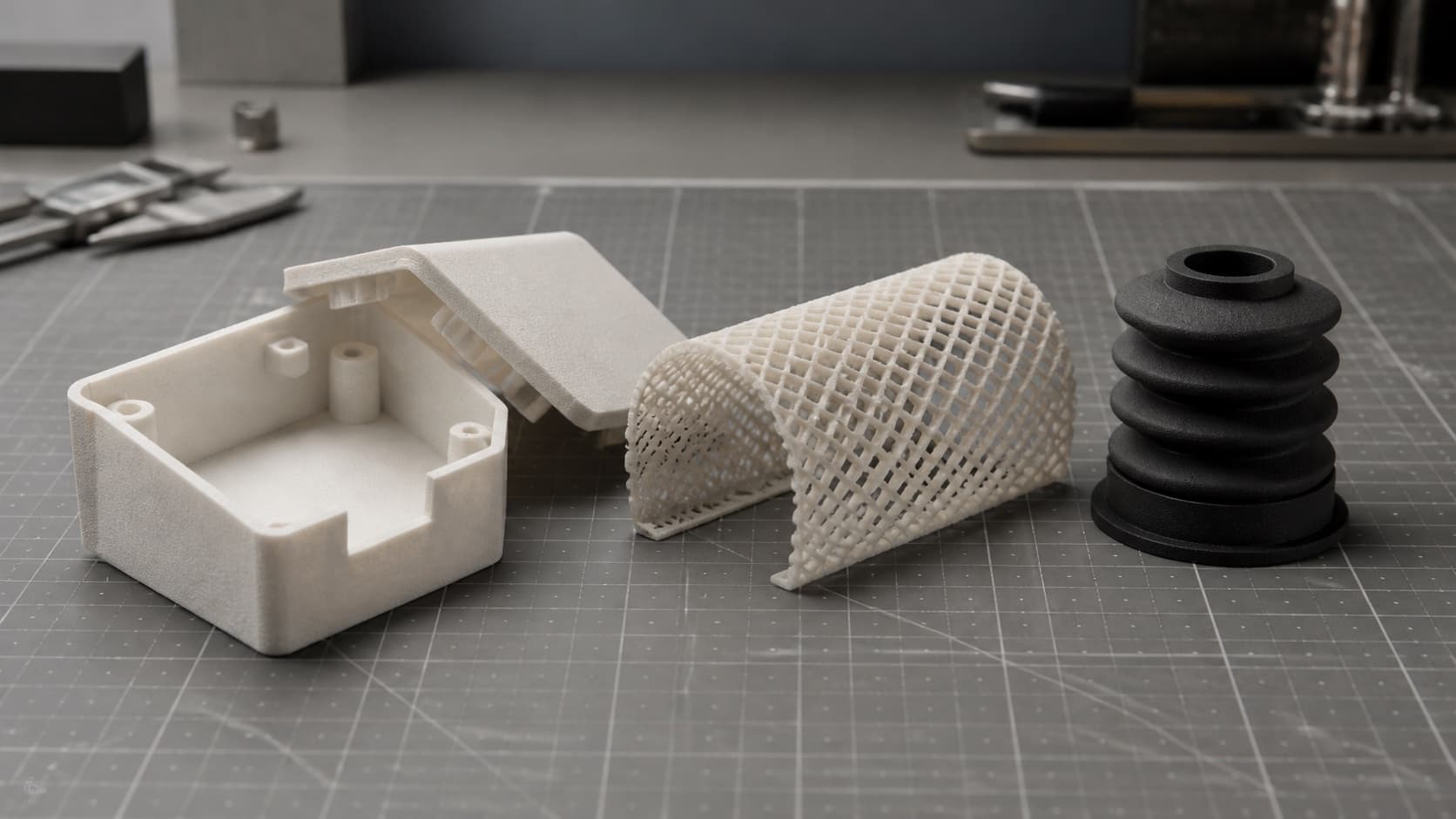

尼龍不是一個單一材料。PA11、PA12、玻纖尼龍和 FDM 尼龍在韌性、吸濕、表面與方向性上差異明顯。只寫「Nylon」交給廠商，得到的零件可能和你想像完全不同。這篇從使用環境與失效方式出發，整理尼龍牌號、SLS／MJF／FDM 製程與圖面要求。
- 先確認剛性或韌性、吸濕環境、表面要求，再決定PA12／PA11／GF、SLS／MJF／FDM、乾燥與後處理。
- 文章中的尺寸與性能數值適合前期設計；正式圖面仍要對照實際材料牌號與供應商 DFM。
- 首件或小批要確認裝配尺寸、衝擊或彎折、含水狀態，結果穩定後再放量。
先把需求與製程選對
你真正會在其中做選擇的尼龍家族
目前商用尼龍積層製造中，95% 的案例都落在這五種變體：PA12（主力）、PA11（韌性佳、生質來源）、PA12-GF（玻纖增強提高剛性）、PA12-CF（碳纖維提供更高比剛度），以及 PA12 礦物填充（外殼用、尺寸穩定）。它們的抗拉強度、模數、熱變形溫度（HDT）、斷裂延伸率與價格皆不同。
下表應視為取捨空間而非排名。PA11 並不比 PA12「好」，而是在需要衝擊與疲勞時更合適；PA12-CF 不是比 PA12-GF「強」，而是單位重量剛性更高，但方向性更明顯、成本更高。
| 型號 | 抗拉強度 (MPa) | 模數 (GPa) | HDT @0.45 MPa (°C) | 延伸率 (%) | 相對成本 |
|---|---|---|---|---|---|
| PA12 (SLS/MJF) | 48 | 1.7 | 170 | 20 | 1.0x |
| PA11 | 52 | 1.5 | 180 | 45 | 1.4x |
| PA12-GF (30%) | 52 | 3.2 | 175 | 9 | 1.3x |
| PA12-CF (10-15%) | 75 | 5.5 | 180 | 5 | 2.1x |
尼龍 3D 列印：先定義需求，再選製程
把需求、製程與驗收方法連在一起，能減少打樣後才發現規格衝突。
- 1需求
剛性或韌性、吸濕環境、表面要求
- 2材料與製程
PA12／PA11／GF、SLS／MJF／FDM、乾燥與後處理
- 3驗收
裝配尺寸、衝擊或彎折、含水狀態
尼龍 3D 列印的關鍵設計規則
尼龍粉床製程的具體 DFM 數據
以下是我們對 MJF 與 SLS PA12 報價時採用的工作極限。請視為設計下限；負載路徑與精度敏感特徵應更厚。
| 特徵 | PA12 | PA11 | PA12-GF | 備註 |
|---|---|---|---|---|
| 最小壁厚 | 1.0 mm | 1.0 mm | 1.2 mm | 無支撐 0.7 mm 壁有風險 |
| 最小孔徑 | 1.5 mm | 1.5 mm | 2.0 mm | 再小易卡粉 |
| 組裝間隙 | 0.4 mm | 0.4 mm | 0.5 mm | 每個配合面 |
| 活動鉸鏈 | 0.6 mm | 0.5 mm | N/A | PA11 可讓循環壽命翻倍 |
濕度：每個尼龍零件背後的隱變數
尼龍具吸濕性。乾燥剛印出的 PA12 零件含水量約 0.3%，在 50% RH 辦公室環境中會穩定在 1.2-1.8%。
從打樣、後處理到驗收
後處理：尼龍的表面選項
選擇後處理一定要有目的：抓握、外觀、密封或尺寸修整。每個步驟都會增減厚度並改變表面化學，DFM 必須在出圖前把這些納入。
| 後處理 | 厚度變化 | 後 Ra (um) | 典型用途 | 成本增加 |
|---|---|---|---|---|
| 噴砂 | -0.02 mm | 6-8 | 預設霧面 | +5% |
| 震動拋光 | -0.05 mm | 3-5 | 消費品觸感 | +10% |
| 蒸氣拋光 | +0.08 mm | 1-2 | 密封／防水 | +25% |
| 染色（黑） | +0 mm | 同原 | 外觀 | +8% |
尼龍 3D 列印送廠前四點確認
- 功能需求
剛性或韌性
- 材料與製程
PA12／PA11／GF
- 設計重點
SLS／MJF／FDM
- 驗收方式
裝配尺寸
送廠前檢查：建議做法與常見誤區
| 建議做法 | 常見誤區 |
|---|---|
| 最小壁厚 1.0-1.2 mm 並加肋 | 留大面積無支撐平面 |
| 封閉空腔加 4 mm 除粉孔 | 讓粉料困在封閉體積內 |
| 每個內角加圓角（≥0.8 mm） | 負載下留尖銳內角 |
| 量測前先調理到使用端濕度 | 以乾燥出爐尺寸設公差 |
- 依負載情境選定型號（PA12／PA11／GF／CF／礦物）並留下紀錄。
- 所有壁厚 ≥ 1.0 mm（GF 為 1.2 mm）；無支撐處加肋。
- 每個內角圓角 ≥ 0.8 mm。
- 每 100 cc 封閉空腔至少一個 4 mm 除粉孔。
- 組裝間隙以調理後（非乾燥）尺寸設定。
常見問題、延伸閱讀與參考來源
談「尼龍 3D 列印」時，最先要確認什麼？
先確認剛性或韌性、吸濕環境、表面要求。這些條件會直接影響PA12／PA11／GF、SLS／MJF／FDM、乾燥與後處理，也比先指定單一材料或設備更容易取得可比較的報價。
可以直接照文章中的典型數值下單嗎？
不建議。文章數值適合前期設計，正式圖面仍要以實際材料牌號、設備能力、供應商 DFM 與首件結果為準。
打樣通過後，放量前還要做什麼？
把PA12／PA11／GF、SLS／MJF／FDM、乾燥與後處理固定下來，再用同一套方法確認裝配尺寸、衝擊或彎折、含水狀態；不同批次都能重現，才適合放量。
下一步可查看 3D 列印服務、材料資料庫、線上報價，以及 阻燃 3D 列印怎麼選？UL 94、材料與送測重點、SLS 3D 列印材料怎麼選？PA12、PA11、TPU 比較。
