3D 列印治具與夾具：材料、DFM 與成本指南
產線治具不需要像展示模型一樣漂亮，但必須定位穩、耐用、好拿，而且壞了能快速補。3D 列印很適合低量與經常改版的治具，前提是受力面、嵌件、基準和磨耗件有被正確設計。這篇從治具、夾具與檢具的差異開始，整理材料、DFM、標準件整合與驗收方法。
- 先確認定位基準、夾持力、操作頻率，再決定本體材料、金屬嵌件、磨耗件可更換。
- 文章中的尺寸與性能數值適合前期設計；正式圖面仍要對照實際材料牌號與供應商 DFM。
- 首件或小批要確認重複定位、人體工學、現場試用，結果穩定後再放量。
先把需求與製程選對
治具、夾具與檢具的差異
這三個詞在現場經常混用，但它們的公差預算、材料與使用壽命需求完全不同。把工具分類錯誤，是列印輔具在產線上令人失望的最常見原因：用治具的公差做夾具會檢驗不過，用夾具的耐磨標準做檢具則幾週內就會漂移到校驗範圍外。
| 工具分類 | 功能 | 典型公差 | 典型使用壽命 |
|---|---|---|---|
| 治具 Jig | 引導工具或加工動作（鑽孔、修邊、黏合） | ±0.10–0.20 mm | 3–12 個月，5k–50k 次循環 |
| 夾具 Fixture | 在作業時固定或定位零件 | ±0.20–0.50 mm | 6–24 個月，10k–100k 次循環 |
| 檢具 Gauge | 驗證零件尺寸通過／不通過 | ±0.05 mm 或更嚴 | 直到校驗漂移，每 6–12 個月重新校驗 |
| 軟爪／巢位 | 夾持時保護零件表面 | ±0.30 mm | 消耗品，依磨耗更換 |

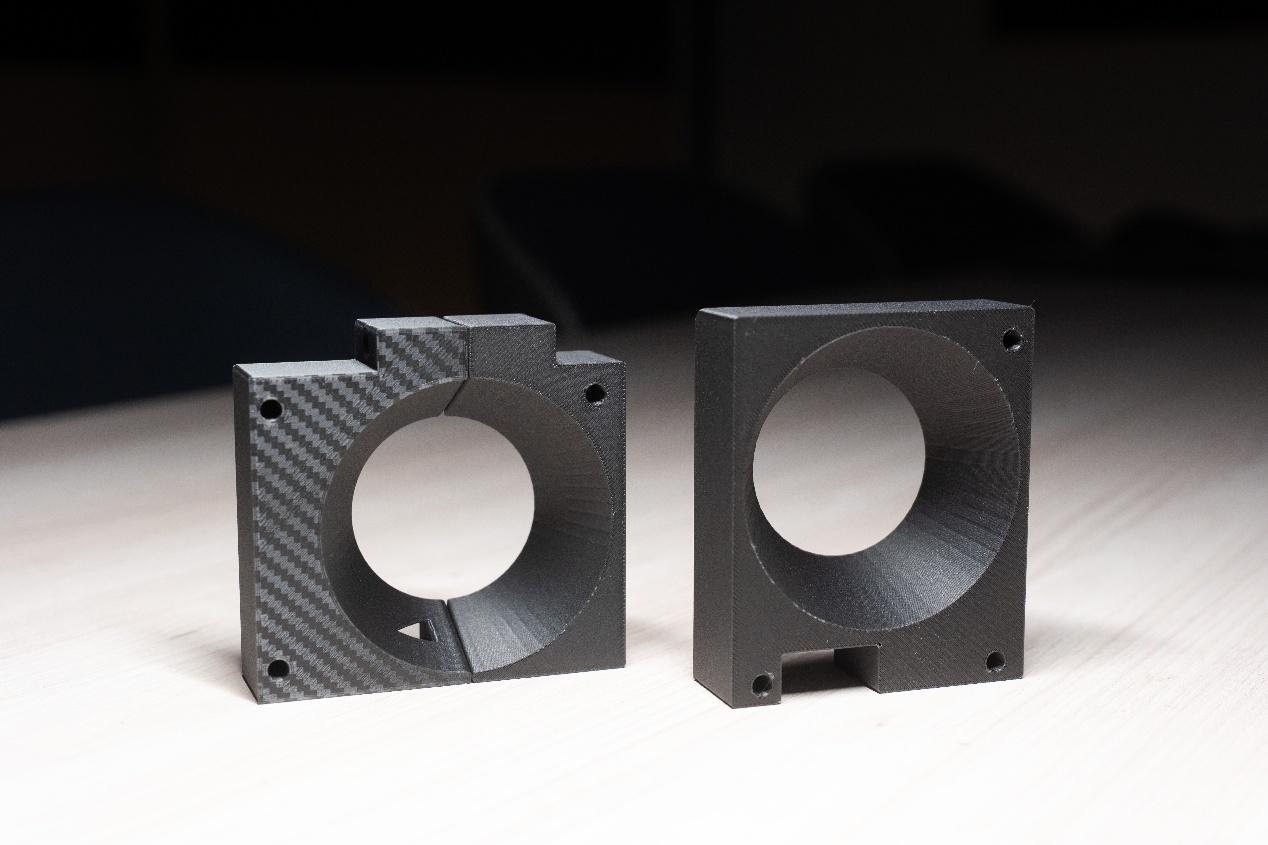

列印治具的材料選擇
SLS/MJF PA12 GF 是大約 70% 列印產線工裝的主力材料，因為它在剛性、穩態後尺寸穩定性與成本之間取得平衡。但材料選擇應該跟著載荷情境走，而不是跟著工廠預設走：一個 200 N 夾持夾具與一個 20 N 定位巢位，不該用同一種塑料。
3D 列印治具：先定義需求，再選製程
把需求、製程與驗收方法連在一起，能減少打樣後才發現規格衝突。
- 1需求
定位基準、夾持力、操作頻率
- 2材料與製程
本體材料、金屬嵌件、磨耗件可更換
- 3驗收
重複定位、人體工學、現場試用

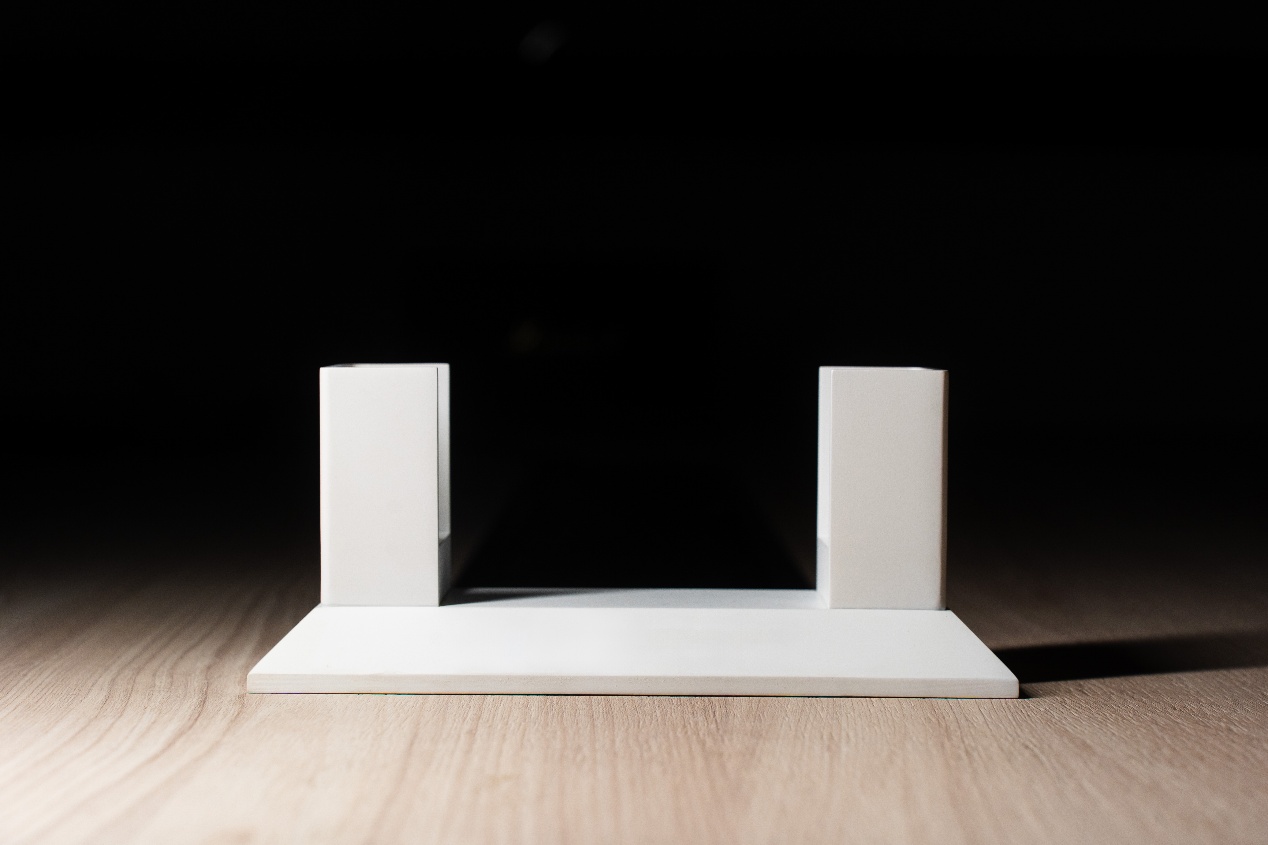

3D 列印治具的關鍵設計規則
現場真實情境下的 DFM 數字
以下數字決定了一個夾具是第一天就好用，還是一個班下來就被丟掉。這些數字已經把手套、疲勞、零件公差變異，以及操作員永遠比 CAD 載荷假設更用力使用這件事都考慮進去了。
| 特徵 | 建議尺寸 | 原因 |
|---|---|---|
| 握把直徑 | 28–35 mm | 戴丁腈手套仍好握 |
| 指凹深度 | ≥12 mm | 指尖能完全抓握 |
| 測試件周邊間隙 | 單邊 0.25–0.40 mm | 吸收零件公差與熱脹 |
| 夾持螺紋柱 | M5 鋼嵌件 + 3 mm 壁厚 | 列印螺紋 500 循環後會滑牙 |
| 底座安裝柱 | M6、4 mm 壁厚、深度 15 mm | 承受側向負載 |
為什麼低量時積層勝過鋁合金 CNC
在每料號約 50 件以下時，鋁合金 CNC 會帶有積層根本不存在的固定成本：程式撰寫（2–6 小時）、毛胚夾持、首件檢驗，以及加工廠的最低訂單價。列印 PA12 GF 等同件完全省下這四項。
幾何自由度是第二個優勢。列印夾具可以包覆複雜零件、整合走線槽、隱藏感測器線材、內建隨形冷卻或真空通道，而且不需要額外製程。
從打樣、後處理到驗收
整合感測器、嵌件與標準硬體
列印夾具應把列印塑料當成結構，把標準硬體當成介面。以 280 °C 烙鐵壓入的黃銅熱壓嵌件（M3–M8）提供比夾具本體更耐用的螺紋；壓入式鋼定位銷可達到 ±0.02 mm 的定位精度；近接感測器、LED 導引、條碼掃描器則透過列印凸台與埋入螺帽安裝。
PCB 裝配場景中，整合式 LED 可由 PoE 交換機供電並由 MES 系統驅動，逐 cycle 亮起下一個元件的位置；夾具因此從單純的承載器變成顯示介面，而由於幾何是列印的，每次改版多加六顆 LED 只會多花 LED 本身的錢。
3D 列印治具送廠前四點確認
- 功能需求
定位基準
- 材料與製程
本體材料
- 設計重點
金屬嵌件
- 驗收方式
重複定位
送廠前檢查：建議做法與常見誤區
| 建議做法 | 常見誤區 |
|---|---|
| 所有螺紋特徵使用熱壓嵌件 | 直接在列印塑料上攻牙做重複使用 |
| 定位特徵加導入倒角（2 mm、30°） | 仰賴銳角凹槽來定位零件 |
| 接觸電子件的地方使用 ESD 安全材料 | 在未封裝電路板附近使用標準 PA12 |
| 測試件周圍留 0.25–0.40 mm 間隙 | 直接把 CAD 名目尺寸複製到巢位 |
| 磨耗面設計為可更換、可鎖接 | 把整個夾具當成單一次性消耗品 |
- 工具分類已確認：治具、夾具或檢具，公差預算對應正確。
- 材料依載荷情境選擇而非依工廠預設；若靠近電子件已標示 ESD 規格。
- 所有螺紋特徵使用熱壓或壓入式金屬嵌件。
- 測試件間隙已設為單邊 0.25–0.40 mm。
- 磨耗面獨立為可更換的次組立。
常見問題、延伸閱讀與參考來源
談「3D 列印治具」時，最先要確認什麼？
先確認定位基準、夾持力、操作頻率。這些條件會直接影響本體材料、金屬嵌件、磨耗件可更換，也比先指定單一材料或設備更容易取得可比較的報價。
可以直接照文章中的典型數值下單嗎？
不建議。文章數值適合前期設計，正式圖面仍要以實際材料牌號、設備能力、供應商 DFM 與首件結果為準。
打樣通過後，放量前還要做什麼？
把本體材料、金屬嵌件、磨耗件可更換固定下來，再用同一套方法確認重複定位、人體工學、現場試用；不同批次都能重現，才適合放量。
