3D 列印設計常見 7 個錯誤與改善方法

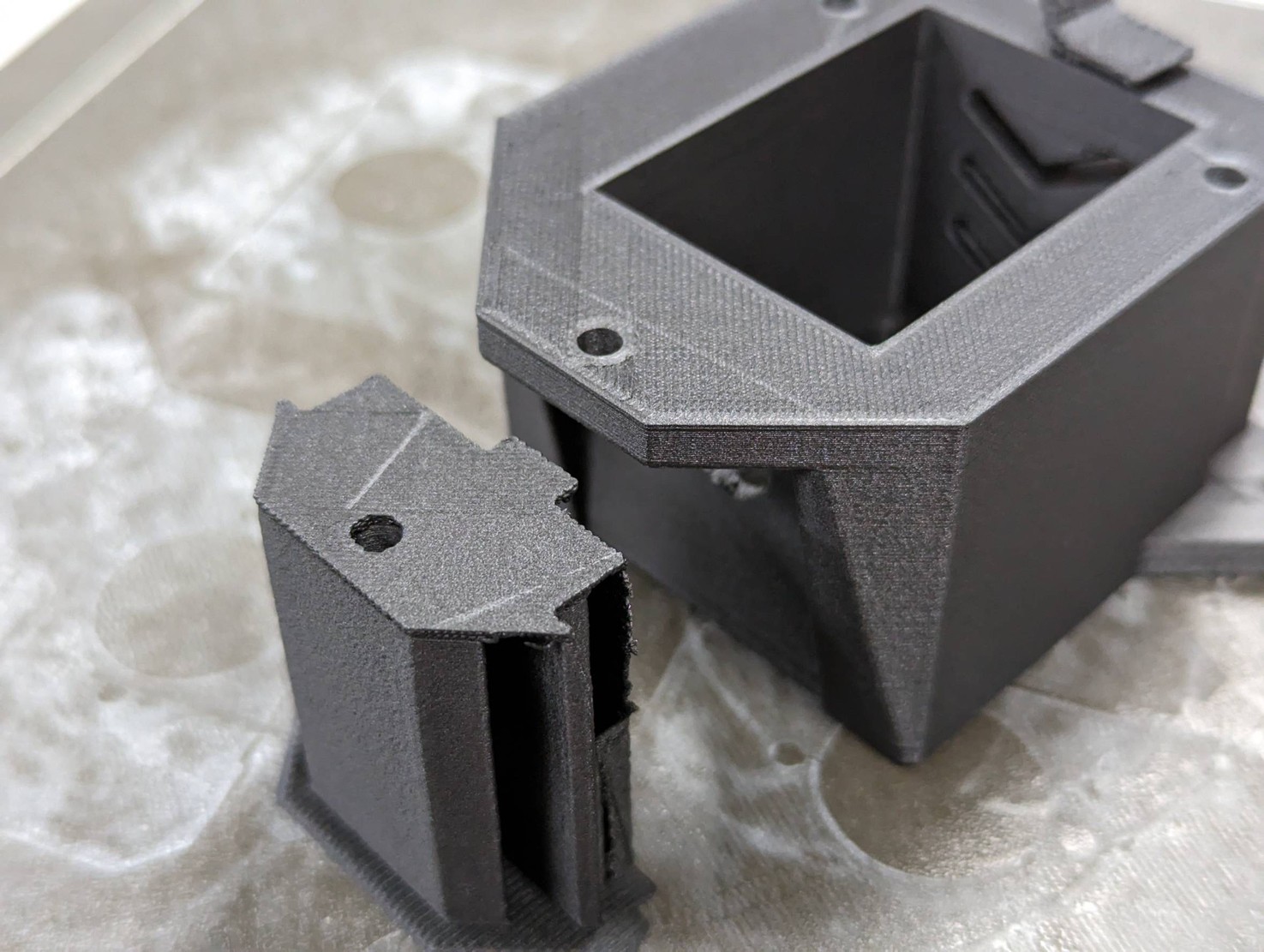

很多 3D 列印失敗並不是機台故障，而是方向、壁厚、材料或後處理在 CAD 階段沒有想清楚。模型可能印得出來，卻在鎖螺絲、拆支撐或第一次負載時壞掉。這篇整理七個最常見的設計錯誤，並把每個錯誤轉成送印前可以直接檢查的動作。
- 先確認負載路徑、減重目標、可檢驗性，再決定晶格與外皮、方向及支撐、製程最小特徵。
- 文章中的尺寸與性能數值適合前期設計；正式圖面仍要對照實際材料牌號與供應商 DFM。
- 首件或小批要確認模擬結果、實體破壞測試、安全係數，結果穩定後再放量。
先把需求與製程選對
七大錯誤總覽
在深入任何單一錯誤之前，先看一張整體地圖會有幫助。以下七個失敗在 FDM、SLA、SLS、MJF 乃至金屬粉床中都會出現，只是症狀不同。
在多數設計審查中，這七個錯誤中有三個貢獻了絕大多數的退件：方向造成的異向性、尖角引起的應力集中，以及壁厚樂觀主義。剩下四個比較不是量產殺手，而是專案殺手——一次打掉一個專案，但打到時很痛。
| # | 錯誤 | 典型失效模式 | 設計修正 |
|---|---|---|---|
| 1 | 忽略方向 | 層界面承載下斷裂 | 把承力路徑對齊 X/Y 而非 Z |
| 2 | 壁厚樂觀主義 | 清理後變形、破損、塌陷 | 以製程最小值 2 倍為目標 |
| 3 | 尖銳內角 | 應力集中、提早開裂 | 所有接合處加 0.5–2 mm 圓角 |
| 4 | 材料不匹配 | 潛變、紫外老化、化學侵蝕 | 依服役條件選材 |
| 5 | 忘了後處理 | 孔封閉、配合偏移、公差失守 | 依最終狀態設計 |
3D 列印設計錯誤：先定義需求，再選製程
把需求、製程與驗收方法連在一起，能減少打樣後才發現規格衝突。
- 1需求
負載路徑、減重目標、可檢驗性
- 2材料與製程
晶格與外皮、方向及支撐、製程最小特徵
- 3驗收
模擬結果、實體破壞測試、安全係數
3D 列印設計錯誤的關鍵設計規則
錯誤 3：壁厚、特徵與轉換邏輯
把製程公布的最小壁厚當成設計目標是個陷阱。那些數字是理想條件下的存活極限，假設方向完美、粉末新鮮、溫度校準、搬運小心。
尖銳內角是另一個安靜的殺手。方形內角的應力集中係數是名義壁厚的 3–5 倍，加一個 1 mm 的圓角通常能把該係數降到 2 以下。
| 特徵 | 常見錯誤 | 設計修正 | 原因 |
|---|---|---|---|
| 薄壁 | 1 倍製程最小值 | 1.5–2 倍製程最小值 | 為變形與清理留裕度 |
| 內角 | 尖銳 90° | R0.5–R2 圓角 | 降低應力集中 |
| 孔 | 剛好配合尺寸 | 放大 0.1–0.3 mm 供後處理 | 後處理會縮孔 |
| 凸台 | 與殼體同厚 | 相鄰壁的 60% | 避免縮痕與變形 |
| 肋 | 與壁同高 | 壁厚 3 倍並帶斜度 | 增剛但不增重 |
錯誤 4：材料不匹配
材料不匹配是一種在實驗室裡沒事、到現場就壞掉的失效模式。一個通過所有台架測試的 PLA 夾具，到了車內儀表板上 65 °C 的環境就會變形，因為 PLA 在 55 °C 以上就會軟化。
從打樣、後處理到驗收
錯誤 5：忘了後處理的存在
噴砂約去除 0.05–0.15 mm 表面。染色會因顏料滲透與膨潤多加 0–0.05 mm。
| 後處理步驟 | 典型尺寸變化 | CAD 補償 |
|---|---|---|
| 支撐移除 | 局部疤痕 + 0.1–0.3 mm | 支撐接點加餘料 |
| 噴砂 | 表面 -0.05 至 -0.15 mm | 外形縮小、孔放大 |
| 滾磨／蒸氣平滑 | -0.1 至 -0.5 mm，邊緣變圓 | 保護功能性銳邊 |
| 染色／塗裝 | +0.02 至 +0.05 mm | 縮緊緊配合 |
| CNC 後加工 | 計畫性 -0.3 至 -1.0 mm | 加工餘量 |
3D 列印設計錯誤送廠前四點確認
- 功能需求
負載路徑
- 材料與製程
晶格與外皮
- 設計重點
方向及支撐
- 驗收方式
模擬結果
送廠前檢查：建議做法與常見誤區
| 常見誤區 | 可能後果 | 改善方式 |
|---|---|---|
| 方向 | 承力路徑對齊 XY | 讓切片軟體盲目自動擺放 |
| 壁厚 | 目標為製程最小值 1.5–2 倍 | 依型錄最小值設計 |
| 內角 | 所有承力接合處加圓角 | 留 90° 內角 |
| 材料 | 先寫服役條件 | 從樣品架挑選 |
| 公差 | 依後處理後狀態設計 | 用原始列印件核准配合 |
- 主要承力路徑已確認並對齊 XY 建置平面。
- 所有壁、凸台、肋都高於製程最小值的 1.5 倍。
- 所有承力內角都有 R0.5 以上的圓角。
- 材料依書面服役條件選擇，而不是依樣品架。
- 每個配合尺寸（孔、槽、配合）都已加入後處理預算。
常見問題、延伸閱讀與參考來源
談「3D 列印設計錯誤」時，最先要確認什麼？
先確認負載路徑、減重目標、可檢驗性。這些條件會直接影響晶格與外皮、方向及支撐、製程最小特徵，也比先指定單一材料或設備更容易取得可比較的報價。
可以直接照文章中的典型數值下單嗎？
不建議。文章數值適合前期設計，正式圖面仍要以實際材料牌號、設備能力、供應商 DFM 與首件結果為準。
打樣通過後，放量前還要做什麼？
把晶格與外皮、方向及支撐、製程最小特徵固定下來，再用同一套方法確認模擬結果、實體破壞測試、安全係數；不同批次都能重現，才適合放量。
